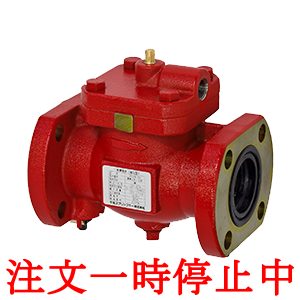

一斉開放弁　XDVW型

装置仕様	品名　　：一斉開放弁型名　　：XDVW型　（※国家検定品）仕様　　：呼び　　　　　　：10K 　　　　　制御　　　　　　：減圧型　　　　　取付方向　　　　：横　　　　　本体材質　　　　：FC200 　　　　　使用圧力範囲　　：0.15～1.4MPa 　　　　　外観塗装色　　　：マンセル　　　　　　　　　　　　　　 5R4/12相当　　　　　サイズ　　　　　：40A・50A
図面
備考	一斉開放弁（減圧型）と一次側・二次側仕切弁（バタフライ弁）とを一体構成にして、さらにフランジ面をパッキン付きしようとしました。施工時のボルト取付け作業工数が大幅に低減できます。
